BR系列工频高压二极管

参数范围:(2~10KV; 300~1000mA; 50-60Hz)
Vr:
2KV
3KV
4KV
5KV
6KV
7KV
8KV
9KV
10KV
BR-Series:
BR (300-1000A)
Hz:
50-60Hz
  • BR系列工频高压二极管
  • BR系列工频高压二极管
  • BR系列工频高压二极管
  • BR系列工频高压二极管
  • BR系列工频高压二极管
  • BR系列工频高压二极管
  • BR系列工频高压二极管
  • BR系列工频高压二极管
  • BR系列工频高压二极管
  • BR系列工频高压二极管
  • 产品描述

  • hvd-203封装

  • 高压二极管两侧绝缘问题

  • Package

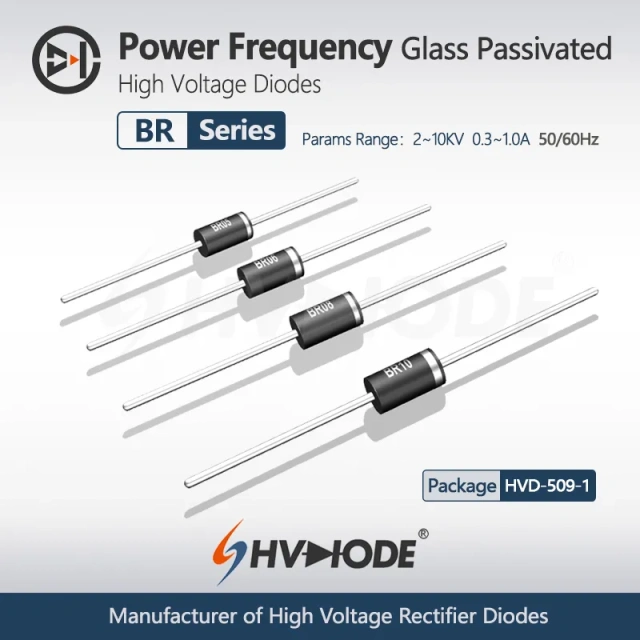

BR系列工频高压二极管 (2-10KV;300-1000mA;50-60Hz)

Type Vrrm(KV) Io(mA) Trr(nS) Ifsm(A) Vfm(V) Irrm1/Irrm2(uA) Photo
  Ta=25℃ Ir=2uA Ta=25℃   tp=8.3ms 25℃ Max Ta=25℃/100℃
BR02 2 1000 -- 40 2.2 2/10
BR03 3 900 -- 40 3.3 2/10

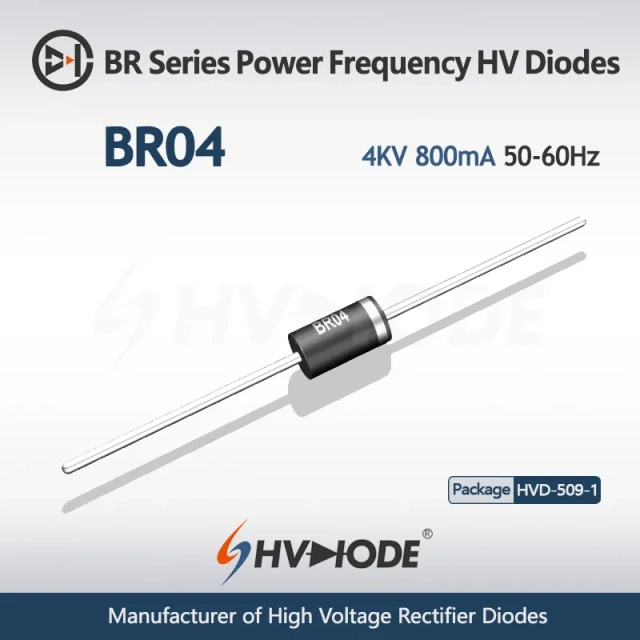

BR04 4 800 -- 40 4.4 2/10

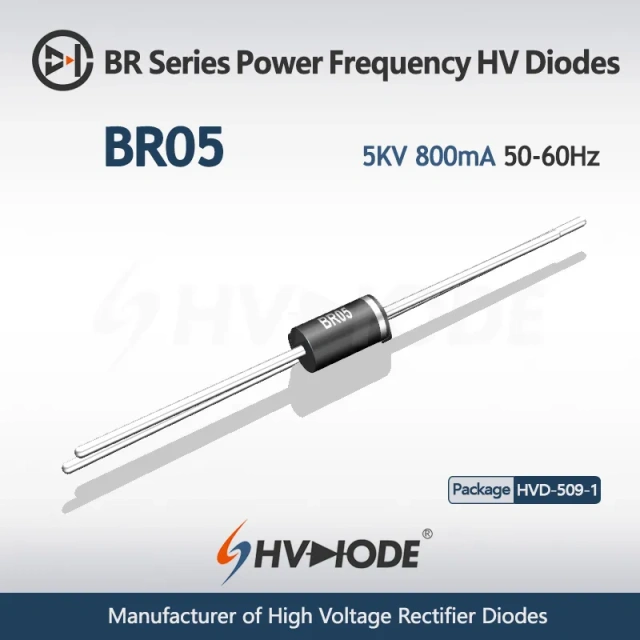

BR05 5 800 -- 40 5.5 2/10

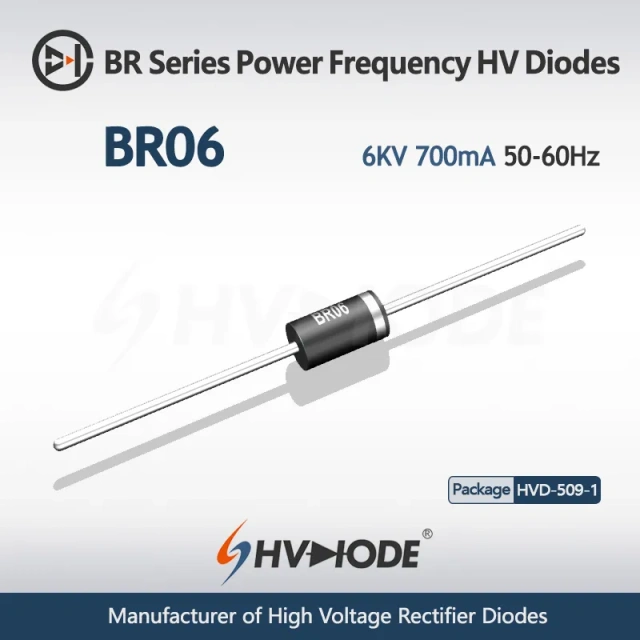

BR06 6 700 -- 40 6.6 2/10

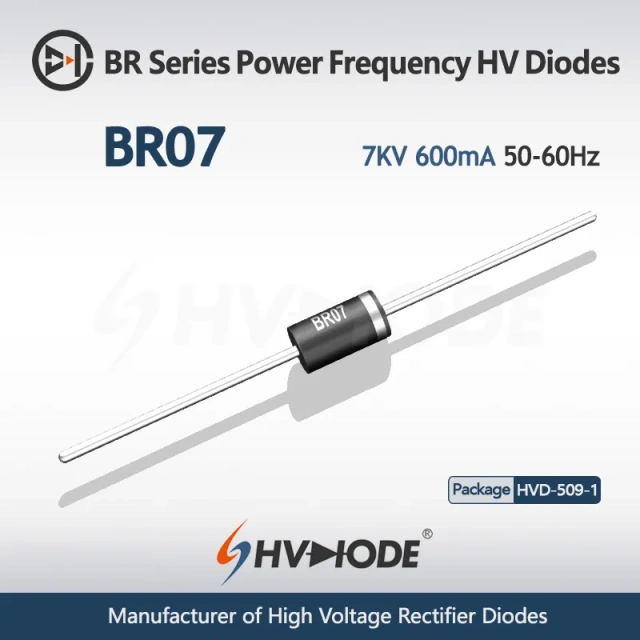

BR07 7 600 -- 40 7.7 2/10
BR08 8 500 -- 40 8.8 2/10
BR09 9 400 -- 40 9.9 2/10

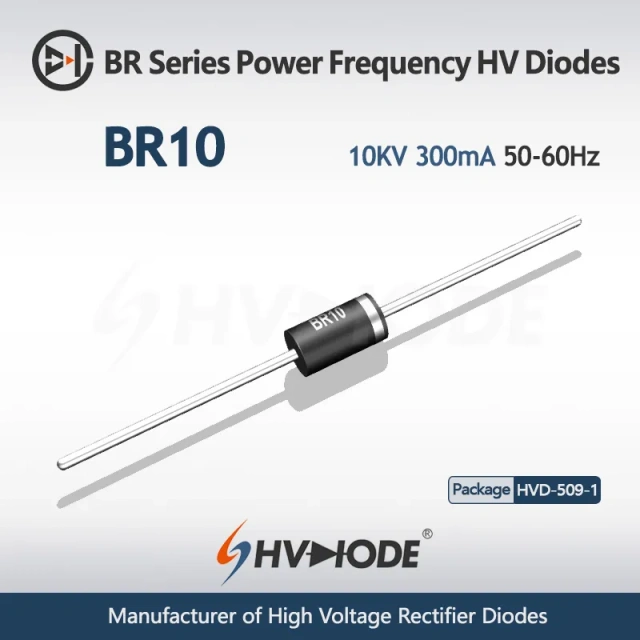

BR10 10 300 -- 40 11.0 2/10

结温(MAX) 温度 -55~+150℃; 存储温度 -55~+150℃;
型号不单独展示,具体要求请联系客服[email protected]
高压二极管的选择和使用环境关系密切

1.绝缘油中使用。(推荐)
2.绝缘气体中使用。(推荐)
3.二次封装使用。(对元器件的散热和其他参数性能要求高)
4.裸露空气中使用或加风冷。(如果高压二极管尺寸小,会容易放电,另外散热性能一般。)

裸露空气中使用的高压二极管,建议安装时,两端的电极,需要做绝缘保护处理。


常用表面附着绝缘胶的处理方式:

绝缘胶材质的特性:

1、Silicone材质固化后通常呈现透明且具弹性橡胶态,比较能有效防震,也可以承受较大高低温变化所产生的剧烈应力变化(-40°C~200°C)。

2、Acrylic材质固化后通常呈现透明而且坚硬的涂层,具有低吸湿性和较快的固化时间,耐磨及绝缘性佳。

3、Urethane材质固化后通常呈现透明且硬的涂层,具有优越的耐磨性和良好的防潮能力,在低温环境下的性能尤其稳定,但较不耐高温。

4、Epoxy为基质的涂层材料很坚固,通常为不透明状,具有良好的防潮及防湿能力,其防化学腐蚀和耐磨性的表现也非常好,另外Epoxy也具有良好的介电特性(dielectric properties)。

这里可以根据工程师的不同使用情况来选择合适材质的绝缘胶。

Package No. HVD509-1
